TUBES soudés
TUBES SOUDÉ CALIBRÉ À FROID
NF EN 10305-3 / NF EN 10305-5 / NF EN 10255

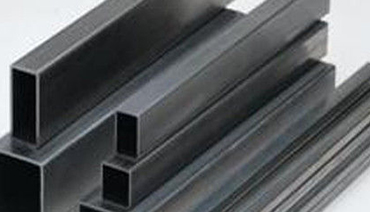

INTERMETAL fabrique des tubes soudés en acier laminé à chaud, laminé à froid et galvanisé, conformément aux normes NF EN 10305-3, NF EN 10305-5 et NF EN 10255.
Afin d'assurer une bonne qualité, constante et homogène, des contrôles qualité tel que les contrôles dimensionnels et les tests d'évasement, sont effectués sur chaque fardeau produit.
GAMME DE PRODUITS
| gamme | epaisseurs | acier | normes references |
|---|---|---|---|
| Rond : du 22 mm au 76 mm | Laminé à chaud | NF EN 10255 | |
| Carré : du 20*20mm au 60*60 mm | De 0,9 mm à 3 mm | Laminé à froid | NF EN 10305-3 |
| Rectangle : du 40*20 mm au 80*40 mm< | Galvanisé | NF EN 10305-5 |
Tube rond : 22, 25, 27, 32, 35, 38, 40, 42.4, 45, 48, 50, 55, 57, 60, 63, 76
Tube carré : 20, 25, 30, 40, 45, 50, 60
Tube rectangle : 40*20, 40*30, 50*30, 60*30, 60*40, 80*40
Composition Chimique :
| Désignation | Cmax | Si max | MN Max | P MAX | S MAX | MN Max |
|---|---|---|---|---|---|---|
| S235JR | 0.21 | 0.35 | 1.4 | 0.025 | 0.025 | 0.015 |
| DC01 | 0.12 | - | 0.6 | 0.045 | 0.045 | - |
| DX51+Z | 0.18 | 0.5 | 1.2 | 0.12 | 0.12 | - |
Caractéristiques techniques :
TOLERANCES
- TUBES RONDS
- TUBES CARRÉS ET RECTANGLES
1.1 - Dimensions et tolérances sur diamètre
Diamètre extérieur D et tolérances |
Epaisseur T (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 1.8 | 2 | 2.5 | 3 | ||
| Masse Linéique (kg/m) | |||||||||
| 22 | ±0,15 |
0.418 | 0.518 | 0.616 | 0.758 | 0.897 | 0.986 | 1.20 | 1.26 |
| 25 | 0.477 | 0.592 | 0.704 | 0.869 | 1.03 | 1.13 | 1.39 | 1.41 | |
| 27 | 0.518 | 0.642 | 0.765 | 0.945 | 1.12 | 1.23 | 1.51 | 1.78 | |
| 32 | ±0,20 |
0.616 | 0.765 | 0.911 | 1.13 | 1.34 | 1.48 | 1.82 | 2.15 |
| 35 | 0.838 | 1.00 | 1.24 | 1.47 | 1.63 | 2.00 | 2.37 | ||
| 38 | 0.912 | 1.09 | 1.35 | 1.61 | 1.78 | 2.19 | 2.59 | ||
| 40 | 0.962 | 1.15 | 1.42 | 1.70 | 1.87 | 2.31 | 2.74 | ||
| 42.4 | 1.02 | 1.22 | 1.51 | 1.80 | 1.99 | 2.46 | 2.91 | ||
| 45 | ±0,25 |
1.09 | 1.30 | 1.61 | 1.92 | 2.12 | 2.62 | 3.11 | |
| 48.3 | 1.17 | 1.39 | 1.73 | 2.06 | 2.28 | 2.82 | 3.35 | ||
| 50 | 1.21 | 1.44 | 1.79 | 2.14 | 2.37 | 2.93 | 3.48 | ||
| 55 | ±0,3 |
1.59 | 1.98 | 2.36 | 2.61 | 3.24 | 3.85 | ||
| 57 | 1.65 | 2.05 | 2.45 | 2.71 | 3.36 | 4.00 | |||
| 60 | 1.74 | 2.16 | 2.58 | 2.86 | 3.55 | 4.22 | |||
| 63 | 1.84 | 2.27 | 2.72 | 3.00 | 3.73 | 4.44 | |||
| 76 | ±0,35 | 2.21 | 2.76 | 3.29 | 3.65 | 4.53 | 5.40 | ||
1.2 - Tolérances sur les longueurs :
| Longueur L mm | Tolérance mm |
|---|---|
| ≤500 | + par accord 0 |
| 500<L≤2000 | +3 0 |
| 2000<L≤5000 | +5 0 |
| 5000<L≤8000 | +10 0 |
| >8000 | + par accord 0 |
1.3 - Rectitude
Pour les tubes dont le diamètre extérieur est supérieur à 15 mm, l'écart de rectitude de toute longueur de tube L ne doit pas dépasser 0,002 L.
L'écart de rectitude sur un mètre de longueur ne doit pas dépasser 3 mm
2.1 - Tolérances dimensions et masse linéique
| Longueur(s) des côtés | Masse linéique en Kg/m pour une épaisseur spécifiée T | |||||||
|---|---|---|---|---|---|---|---|---|
| H | B (ou H) | Tolérance sur H et B | 1 | 1.25 | 1.5 | 2 | 2.5 | 3 |
| 20 | 0.418 | 0.595 | 0.733 | 0.868 | 0.986 | |||
| 25 | 25 | ±0,25 | 0.752 | 0.930 | 1.10 | 1.44 | ||
30 |
20 | ±0,25 |
0.752 | 1.930 | 1.10 | 1.75 | ||
| 30 | 0.909 | 1.13 | 1.34 | 1.59 | 2.15 | 2.39 | ||
35 |
20 | ±0,25 |
0.830 | 1.03 | 1.22 | 1.59 | 1.95 | |
| 25 | 0.909 | 1.13 | 1.34 | 1.75 | 2.15 | 2.39 | ||
| 35 | 1.07 | 1.32 | 1.57 | 2.07 | 2.54 | 2.86 | ||
35 |
20 | ±0,30 |
1.34 | 1.75 | 1.95 | 2.39 | ||
| 25 | 1.46 | 1.91 | 2.15 | 2.63 | ||||
| 30 | 1.57 | 2.07 | 2.54 | 2.86 | ||||
| 40 | 1.81 | 2.38 | 2.93 | 3.33 | ||||
| 45 | 45 | ±0,30 | 2.05 | 2.69 | 3.33 | 3.80 | ||
50 |
20 | ±0,30 |
1.57 | 2.07 | 2.54 | 3.86 | ||
| 30 | 1.69 | 2.22 | 2.74 | 3.10 | ||||
| 40 | 1.81 | 2.38 | 2.93 | 3.33 | ||||
| 50 | 2.05 | 2.69 | 3.33 | 3.80 | ||||
| 50 | 2.28 | 3.01 | 3.72 | 4.28 | ||||
60 |
20 | ±0,35 |
2.38 | 2.93 | 3.33 | |||
| 30 | 2.69 | 3.33 | 3.80 | |||||
| 40 | 3.01 | 3.72 | 4.28 | |||||
| 50 | 3.32 | 4.11 | 4.75 | |||||
| 50 | 3.64 | 4.50 | 5.22 | |||||
80 |
20 | ±0,50 |
3.01 | 3.72 | 4.28 | |||
| 30 | 3.32 | 4.11 | 4.75 | |||||
| 40 | 3.64 | 4.50 | 5.22 | |||||
2.2 - Tolérances d'épaisseur :
Suivant l'épaisseur T, les tolérances suivantes sont spécifiées :
a) T ≤ 1,5 mm : ± 0,15 mm;
b) T > 1,5 mm : ± 0,1 T mm ou ± 0,35 mm la valeur la plus petite s'appliquant
2.3 - Profil d'angle :
Les longueurs C1 et C2 ne doivent pas excéder 1,5 T pour les épaisseurs ≤ 2,5 mm et 2,2 T pour les épaisseurs 2,5 mm < T ≤ 4 mm
2.4 - Longueur et tolérances sur la longueur
| Longueur L mm | Tolérance mm |
|---|---|
| ≤500 | + par accord(a) 0 |
| 500<L≤2000 | +3 0 |
| 2000<L≤5000 | +5 0 |
| 5000<L≤8000 | +10 0 |
| >8000 | + par accord 0 |
2.5 - Rectitude
L'écart de rectitude e de toute longueur de tube L, ne doit pas dépasser 0,0025 L pour des longueurs de côté ≤30mm et 0,0015 L pour des longueurs de côté >30mm.
2.6 - Equerrage des côtés :
L'écart d'équerrage des côtés, mesuré comme la différence entre 90° et Θ ne doit pas dépasser ± 1°.
